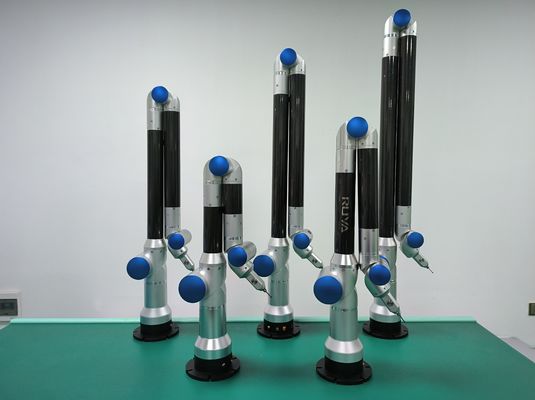

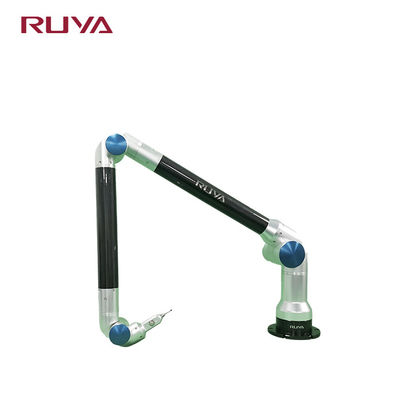

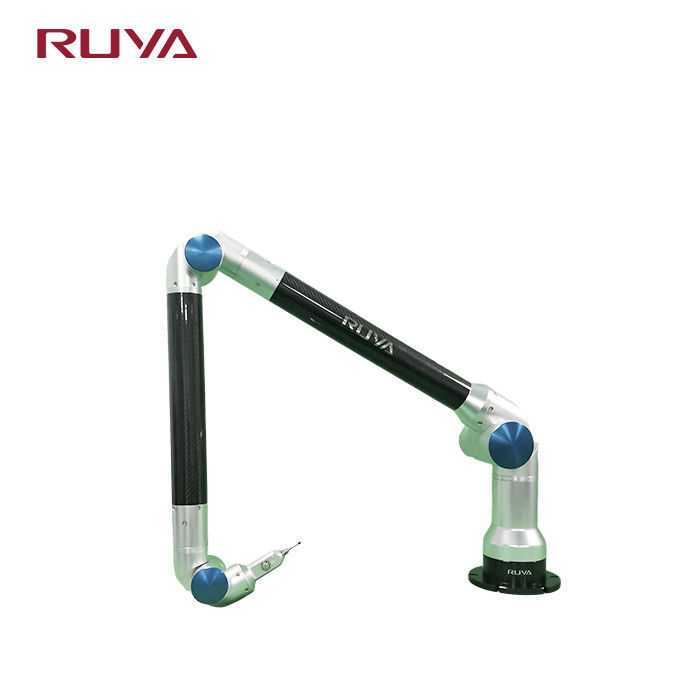

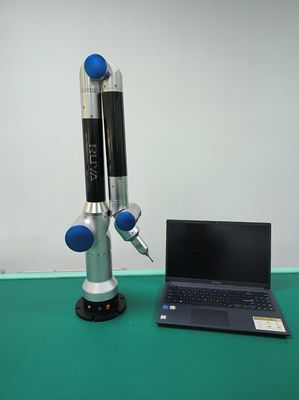

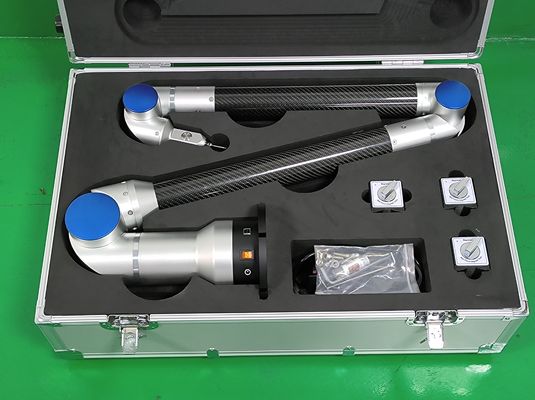

Координатно-измерительная машина с суставной рукой серии RA3

Описание продукта

Металлическая координатная измерительная машина с суставной рукой также называется "гибкой координатной измерительной машиной" или "переносной координатной измерительной машиной" (Portable CMM, или PCMM).Он состоит из трех жестких рук.Основными функциями являются обнаружение геометрических признаков и обнаружение геометрических толеранций GD&T.

Основные функции

Выявление геометрических признаков

1Измеряют геометрические особенности на заготовке, и посредством проекции и пересечения существующие геометрические особенности устанавливаются для создания новых особенностей.

2Быстро анализируйте пространственные измерения, такие как расстояния и углы между геометрическими особенностями.

3Система координат может быть настроена с помощью точек, линий и поверхностей, а линейные габариты могут быть отмечены.

Определение геометрических допустимых отклонений GD&T

Программное обеспечение для измерений предоставляет инструменты GD&T для оценки формы и толерантности положения геометрических элементов. Например, вертикальность, параллелизм, плоскость, цилиндричность, коаксиальность, наклон,положение и т.д.

Сравнение 3D-модели с фактическим объектом

Программное обеспечение совместимо с несколькими форматами 3D-данных и обеспечивает несколько методов выравнивания координат.Он может автоматически сравнивать измеренные геометрические особенности и данные о поверхностных точках с теоретическими значениями на трехмерной модели, и предоставлять графические отчеты об анализе ошибок.

Отчет о испытании

Отчеты о тестах в формате PDF, Excel и mht могут быть быстро выпущены.

Функция настройки отчетов об инспекции мощна, а выпуск отчетов удобен и быстрый, с картинками и текстами.

Поля применения:используется для изготовления автозапчастей, рамок мотоциклов, измерения прокладки труб, измерения роботизированной руки, изготовления листового металла, фабрики материаловых стеллажей, демонстрации обучения и т.д.

Параметры продукта

Необязательное оборудование:
