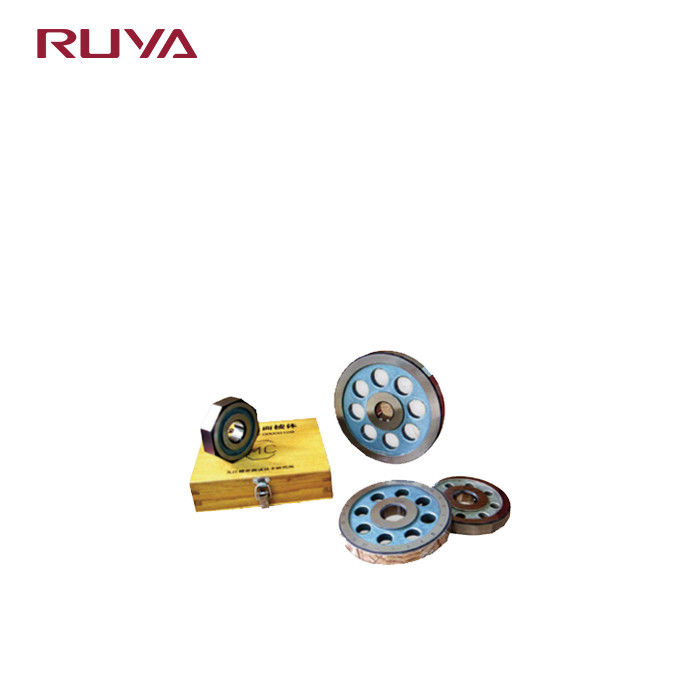

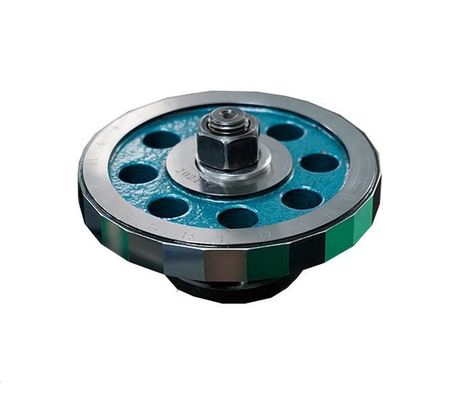

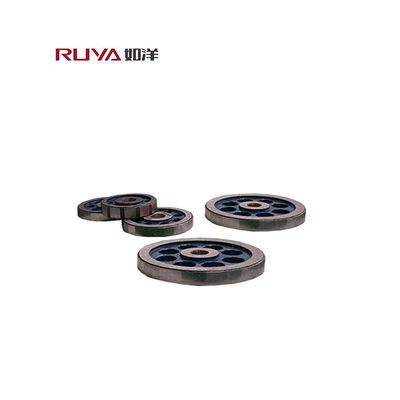

Металлическая многогранная призма с точностью измерения угла

Name: Металлическая многогранная призма с точностью измерения угла
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: DLT-8, DLT-12, DLT-17, DLT-23, DLT-24, DLT-36
Availability: InStock

Наименование марки:	RUYA
Номер модели:	DLT-8, DLT-12, DLT-17, DLT-23, DLT-24, DLT-36
МОК:	1 шт.
цена:	Подлежит обсуждению
Время доставки:	20-30 рабочих дней
Условия оплаты:	T/T

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

ISO 9001

Точность:

класс 0, класс 1

Грубость рабочей поверхности Ra:

≤ 0.025

Упаковывая детали:

Деревянная коробка

Поставка способности:

1-10 штук, 4-6 недель

Выделить:

Точный угол измерения многогранной призмы

Металлическая многогранная призма

Многогранная призма DLT-8

Характер продукции

Металлическая многогранная призма с точностью измерения угла

Описание продукта

Металлическая многогранная призма - это высокоточный стандартный инструмент, который в основном используется для проверки ошибки индексации оптической индексационной головки, индексационной таблицы,гониометр и другие круговые индексационные приборы, и может также использоваться в качестве ориентиров на угловое расположение при высокоточной обработке или измерении.

Он делится на два типа четных и нечетных плоскостей, рабочий угол первого - степень целого числа,используется для проверки большой периодической ошибки валовой системы круглого индексационного прибора, а также может использоваться для измерения диаметра; а рабочий угол последнего является не целочисленной степенью,который может всесторонне проверить большой период системы вала круглого инструмента индексации и небольшой период ошибки микрометра, и может правильно определить неопределенность циркулярного индексационного прибора.

Параметры продукта

Продукт	Модель	Точность	Ошибка изготовления рабочего угла	Диаметр окружности	Плоскость рабочего лица	Перпендикулярность между рабочей поверхностью и позиционирующей поверхностью	Грубость рабочей поверхности Ra
Октаэдр	DLT-8	степень 0	± 1 ̊	φ80 мм	00,03 мкм	5 дюймов	≤ 0.025
		класс 1	±2		00,05 мкм	10 дюймов
Призма двенадцатигранная	DLT-12	степень 0	± 1 ̊	Φ100 мм	00,03 мкм	5 дюймов	≤ 0.025
		класс 1	±2		00,05 мкм	10 дюймов
17 - призма	DLT-17	степень 0	± 1 ̊	Φ100 мм	00,03 мкм	5 дюймов	≤ 0.025
		класс 1	±2		00,05 мкм	10 дюймов
23 - призма хедры	DLT-23	степень 0	± 1 ̊	Φ120 мм	00,03 мкм	5 дюймов	≤ 0.025
		класс 1	±2		00,05 мкм	10 дюймов
24 хедральные призмы	DLT-24	степень 0	± 1 ̊	Φ120 мм	00,03 мкм	5 ¢	≤ 0.025
		класс 1	±2		00,05 мкм	10 дюймов
36 - призма хедры	DLT-36	степень 0	± 1 ̊	Φ150 мм	00,03 мкм	5 ¢	≤ 0.025
		класс 1	±2		00,05 мкм	10 дюймов

Металлическая многогранная призма с точностью измерения угла 0

Металлическая многогранная призма с точностью измерения угла 1
