2-STGZ/1 Прямой привод Двойной оси отслеживания поворотный стол 30 кг нагрузки

Name: 2-STGZ/1 Прямой привод Двойной оси отслеживания поворотный стол 30 кг нагрузки
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: 2-STGZ/1
Availability: InStock

Наименование марки:	RUYA
Номер модели:	2-STGZ/1
МОК:	1 комплект
Цена:	Подлежит обсуждению
Время доставки:	3-4 месяца
Условия оплаты:	T/T

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

ISO 9001

Вес нагрузки:

30 кг

Угол вращающегося диапазона ((Внешняя рама):

± 358°

Угол вращающегося диапазона ((Внутренняя рама):

-5°~+95°

точность вращения:

±3′′

Ошибка позиционирования:

±3′′

Располагать повторимость:

±2′′

Для звездных целей, точность отслеживания с открытой петлей (RMS):

Ошибка в течение 10 секунд <0,5′′, ошибка в течение 60 минут <1′′;

Для космических целей - точность отслеживания с открытой петлей (RMS):

Одной оси <5′′

Упаковывая детали:

Деревянная коробка

Поставка способности:

≤ 3 серии, 3 месяца

Выделить:

Прямая установка привода

Сдвигатель с двумя осями

30 кг 2-осевой поворотник

Характер продукции

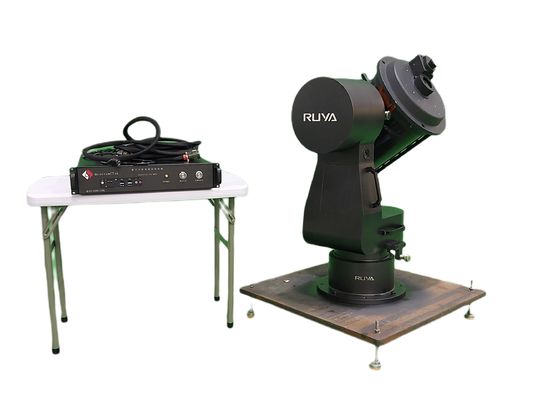

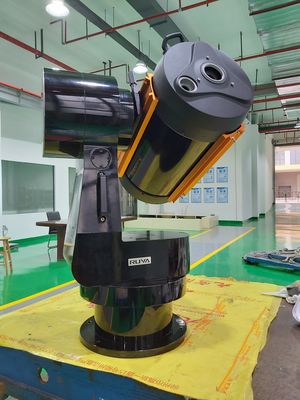

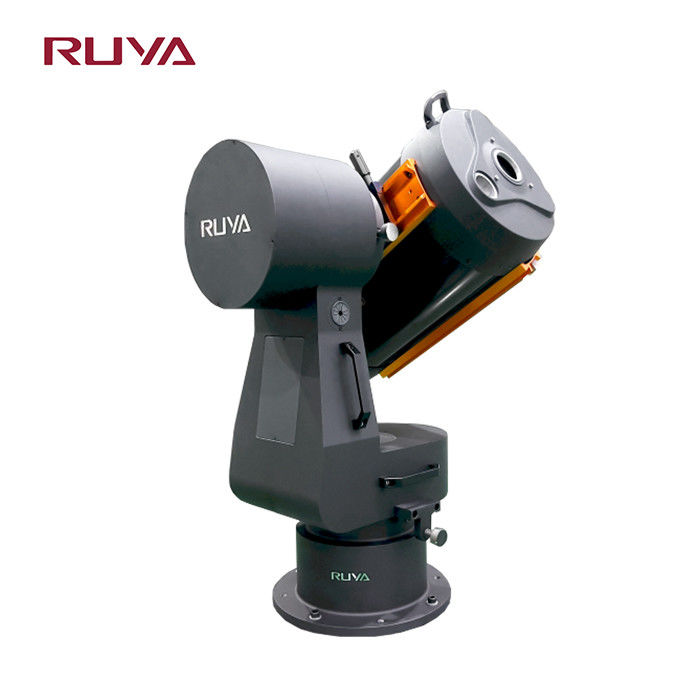

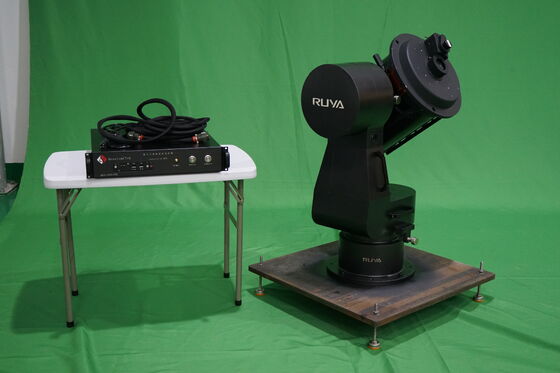

2-STGZ/1 Поворотный стол слежения с прямым приводом и двумя осями

Описание продукта

Поворотный стол слежения с прямым приводом и двумя осями 2-STGZ/1 имеет две степени свободы движения по азимутальной и угловой осям. Это двухмерное оборудование слежения типа TL. Устройство, которое имитирует наведение и ориентацию спутника на земле, исключая влияние вращения Земли. Может использоваться в качестве наземной приемной станции квантовой связи и совместно с передатчиком квантового спутника для осуществления квантовой связи между спутником и землей. В сотрудничестве с программным управлением и конструкцией наведения пользователя, двухмерный поворотный стол слежения обладает способностью отслеживать спутники.

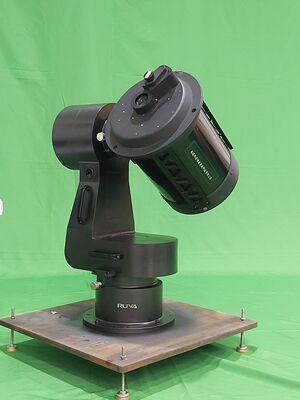

1. Принята L-образная структура, что обеспечивает большую гибкость при установке нагрузки;

2. Использование высокоточных энкодеров обеспечивает высокую надежность точности слежения;

3. Двигатели постоянного тока и приводы уменьшают количество передаточных звеньев и гарантируют отсутствие ошибок передачи в системе;

4. Основная конструкция оборудования изготовлена из авиационного литого алюминиевого сплава, который является легким и стабильным.

Параметры продукта

Спецификация
1	Вес нагрузки	30 кг
2	Диапазон вращения по углу	внешняя рама:±358°
2	Диапазон вращения по углу	внутренняя рама:-5°~+95°
3	Точность вращения по двум осям	±3″
4	Погрешность позиционирования углового положения	±3″
5	Повторяемость позиционирования углового положения	±2″
6	Точность скорости	ω≤1°/с , 2×10-3 (1° в среднем)
		1°/с≤ω<10°/с , 2×10-4 (10° в среднем)
		ω≥10°/с , 2×10-5 (360° в среднем)
7	Поддерживаемая точность скорости слежения	азимут:≥2°/с, максимум≥10°/с,
7	Поддерживаемая точность скорости слежения	угол места:≥1°/с, максимум≥4°/с;
8	Максимальное угловое ускорение	внутренняя рама:≥1°/с²
8	Максимальное угловое ускорение	внешняя рама:≥1°/с²
9	Разрешение кодового диска	1″
10	Нулевая точка	С нулевой точкой кодового диска
11	Для звездных целей, точность слежения с разомкнутым контуром (RMS)	Ошибка в течение 10 секунд <0.5″, ошибка в течение 60 минут <1″;
12	Для космических целей, точность слежения с разомкнутым контуром (RMS)	Одна ось<5″

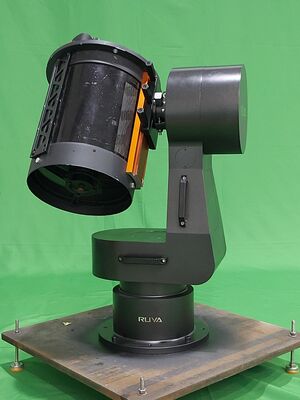

2-STGZ/1 Прямой привод Двойной оси отслеживания поворотный стол 30 кг нагрузки 0

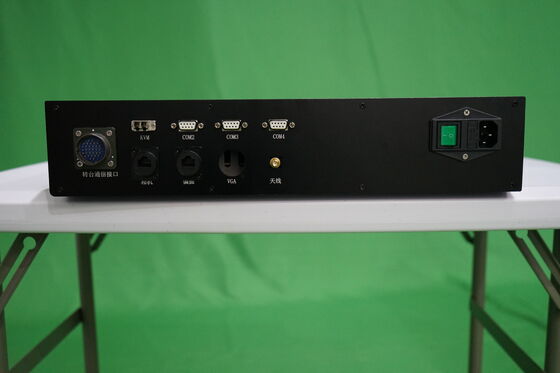

2-STGZ/1 Прямой привод Двойной оси отслеживания поворотный стол 30 кг нагрузки 1
