2DTGZ-B Двойная ось высокоточного теста движения отслеживания поворотника

Name: 2DTGZ-B Двойная ось высокоточного теста движения отслеживания поворотника
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: 2DTGZ-B
Availability: InStock

Наименование марки:	RUYA
Номер модели:	2DTGZ-B
МОК:	1 комплект
Цена:	Подлежит обсуждению
Время доставки:	3-4 месяца
Условия оплаты:	T/T

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

КНР

Сертификация:

ISO 9001

Load Weight:

50Kg

Размер груза:

300 мм × 300 мм × 200 мм

Rate Range（inner）:

0.001°/s~15°/s

Степень действия (внешний):

0.001°/s~15°/s

Angle Rotary Range（inner）:

-50°~+50°

Angle Rotary Range（outer）:

0~360°

Максимальное угловое ускорение (внутреннее):

≥10°/s2

Maximum Angular Acceleration（outer）:

≥10°/s²

Упаковывая детали:

Деревянная коробка

Поставка способности:

≤ 3 серии, 3 месяца

Выделить:

2DTGZ-B трекинговая пленка

Высокоточный поворотник

Движение испытания двухосевой поворотный стол

Характер продукции

2DTGZ-B Двухосная высокоточная пластинка для отслеживания движения

Описание продукта

Двухосная поворотная панель - это высокоточная двумерная платформа для испытаний движения, оснащенная двумя системами степеней свободы для оси азимута (ось X) и оси наклона (ось Y).Он использует технологию высокоточного сервоуправления и предназначен для обеспечения многомерного динамического тестирования производительности для аэрокосмических компонентов., оптоэлектронное оборудование, инерциальные навигационные системы и т. д. Широко используются в экспериментальных сценариях, таких как моделирование цели, сканирование колебаний,и динамического отслеживания для удовлетворения требований высокой надежности испытаний для сложных траекторий движения в военной промышленности и научных исследованиях.

Параметры продукта

Спецификация
1	Масса груза	50 кг.
2	Размер груза	300 мм × 300 мм × 200 мм
3	Ротационная точность двойной оси	±3′′
4	Перпендикулярность двойной оси	±3′′
5	Пересечение двух оси	Ф0,5 мм диаметром шарик
6	Ошибка позиционирования углового положения	Внешний каркас:± 15′′;
6	Ошибка позиционирования углового положения	Внутренняя рама:± 15′′;
7	Повторяемость позиционирования углового положения	± 15′′
8	Диапазон ставок	Внутренняя рама:0.001°/s~15°/s;
8	Диапазон ставок	Внешний каркас:0.001°/s~15°/s;
9	Диапазон вращения угла	Внешний каркас:0-360°
9	Диапазон вращения угла	Внутренняя рама:-50°~+50°
10	Точность показателя	ω≤1°/с, 2х10-3 (1° средний)
		1°/s≤ω<10°/s, 2х10-4 (Среднее 10°)
		ω≥10°/с, 2х10-5 (Среднее значение 360°)
11	Максимальное угловое ускорение	Внутренняя рама:≥10°/s2
11	Максимальное угловое ускорение	Внешний каркас:≥10°/s2

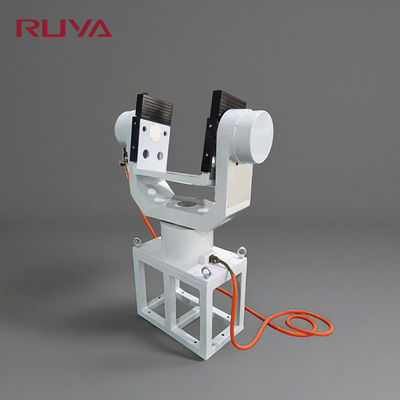

2DTGZ-B Двойная ось высокоточного теста движения отслеживания поворотника 0

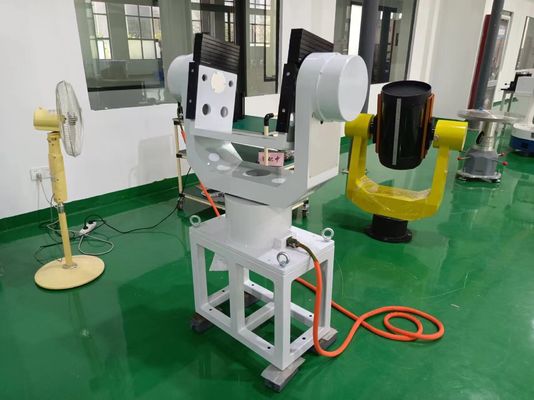

2DTGZ-B Двойная ось высокоточного теста движения отслеживания поворотника 1
