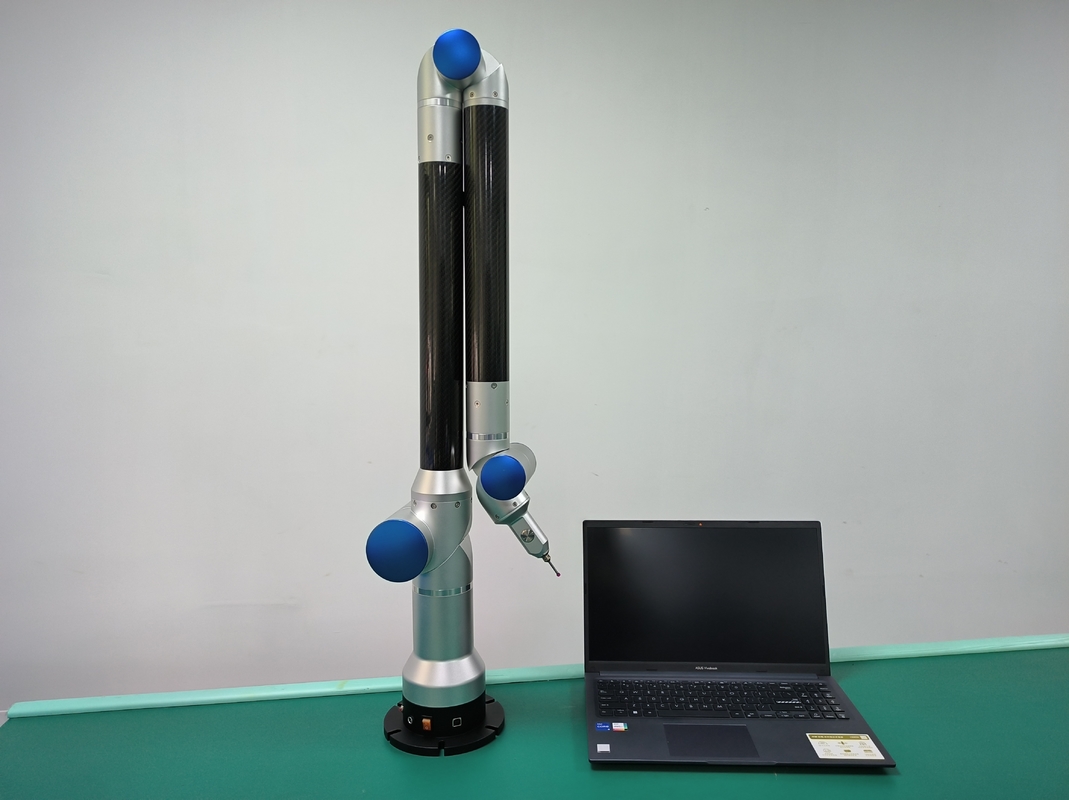

Портативная КИМ RA325 с шарнирным рычагом, координатно-измерительная машина, 3D измерительный рычаг

Описание продукта

Портативная КИМ RUYA - это экономичное и практичное, рентабельное измерительное оборудование, основными областями применения которого являются:

- Аэрокосмическая, автомобильная, производство деталей, машиностроение и прецизионное измерение процесса сборки

- Штампы, приспособления, проверка измерений

- Разработка новых продуктов, инспекция первого изделия, периодическое тестирование деталей

- Промышленные изделия, глиняные модели, образцы, обратная разработка произведений искусства

После использования устройства для полного расширения диапазона измерений, в любое время удобное измерение; второе измерение - это экономия времени, повышение эффективности измерений; сокращение дублирования инвестиций в оборудование, повышение использования оборудования, экономия производственных затрат

Основные функции

Обнаружение геометрических характеристик

1. Измерение геометрических характеристик на заготовке. И путем проецирования и пересечения существующие геометрические характеристики подгоняются для создания новых характеристик.

2. Быстрый анализ пространственных размеров, таких как расстояния и углы между геометрическими характеристиками.

3. Система координат может быть настроена с помощью точек, линий и поверхностей, а также могут быть отмечены линейные размеры.

Обнаружение геометрических допусков GD&T

Программное обеспечение для измерений предоставляет инструменты GD&T для оценки допусков формы и положения геометрических характеристик. Например, перпендикулярность, параллельность, плоскостность, цилиндричность, соосность, наклон, положение и т. д.

Сравнение между 3D-моделью и фактическим объектом

Программное обеспечение совместимо с несколькими форматами 3D-данных и предоставляет несколько методов выравнивания координат. Оно может автоматически сравнивать измеренные геометрические характеристики и данные о точках поверхности с теоретическими значениями на трехмерной модели и предоставлять графические отчеты об анализе ошибок.

Отчет об испытаниях

Отчеты об испытаниях в форматах PDF, Excel и mht могут быть быстро выведены.

Функция настройки отчета об инспекции мощная, а выходной отчет удобен и быстр, с картинками и текстами.

Области применения: используется для автозапчастей, рам мотоциклов, измерения трубных фитингов, измерения роботизированных рук, производства листового металла, фабрики стеллажей для материалов, демонстрации обучения и т. д.

Параметры продукта

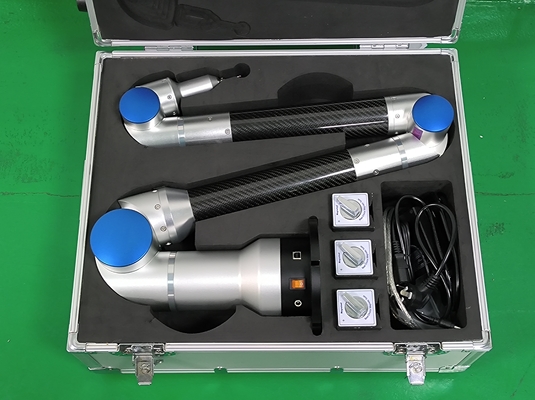

Дополнительные аксессуары:
