Координатное измерительное устройство с суставной рукой

RUYA RA515 Высокоточная координатная измерительная машина с суставной рукой с точностью 0,035 мм и диапазоном измерений 1,5 м

RUYA RA515 Высокоточная координатная измерительная машина с суставной рукой с точностью 0,035 мм и диапазоном измерений 1,5 м

Наименование марки:	RUYA
Номер модели:	RA515
МОК:	1 pc
Цена:	Подлежит обсуждению
Время доставки:	5-10 working days
Условия оплаты:	T/T

Подробная информация

Характер продукции

Подробная информация

Place of Origin:

China

Сертификация:

ISO 9001

Точность:

0,035 мм

Повторяемость:

0,025 мм

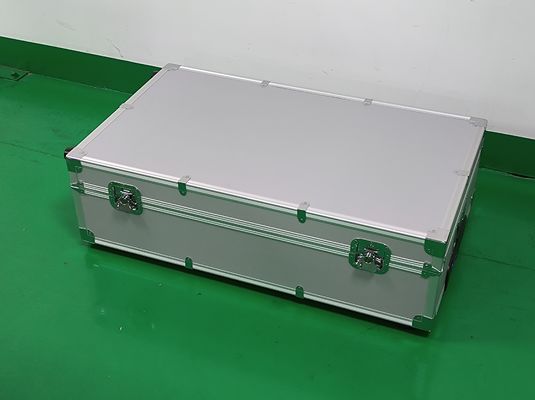

Packaging Details:

Flight case + Wooden box

Supply Ability:

1-10 pieces，2 weeks

Выделить:

Портативный 3D измерительный манипулятор

Машина координаты высокой точности измеряя

Портальная координатно-измерительная машина (КИМ)

Характер продукции

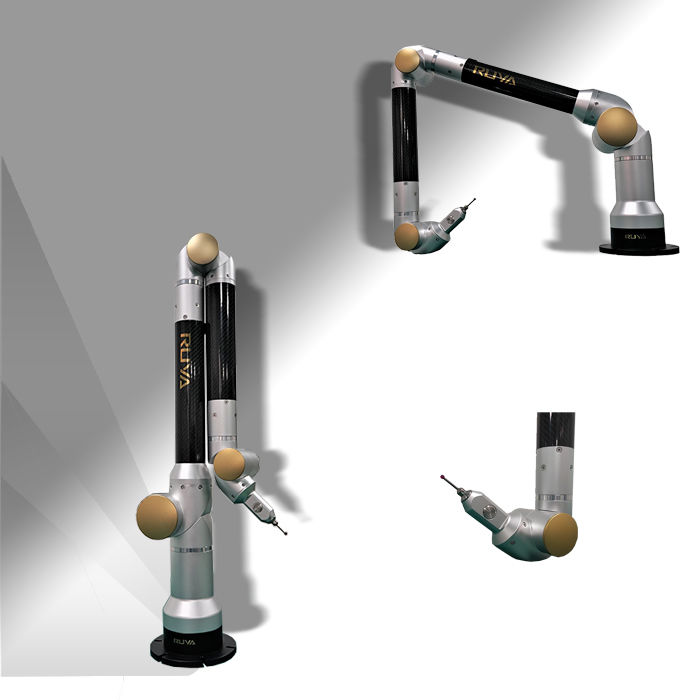

RUYA RA515 Координатно-измерительная машина с шарнирным рычагом Портативная высокоточная 3D-измерительная рука CMM

Обзор продукта

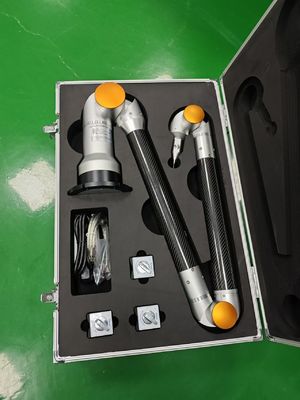

Состав инструмента:

Фиксированная платформа
Магнитная подставка (или присоска, штатив)
Хост измерительной машины
Компьютер и программное обеспечение
Измерительная головка в сборе

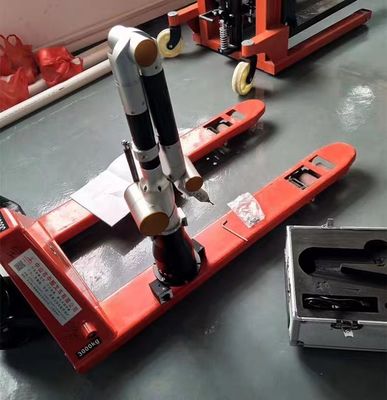

Во время измерительных операций система должна быть устойчиво закреплена на платформе (выравнивание не требуется, но взаимное положение измерительной машины и детали должно оставаться стабильным на протяжении всего процесса измерения). Основной блок крепится с помощью присосок или винтов, а портативный компьютер подключается через сигнальный кабель USB. Программное обеспечение обеспечивает сбор и обработку данных измерений, а также создание подробных отчетов об измерениях.

Возможности измерения

Обнаружение геометрических особенностей

Измеряйте геометрические элементы заготовок и создавайте новые элементы путем проецирования и пересечения существующих геометрических элементов.
Быстрый анализ пространственных размеров, включая расстояния и углы между геометрическими элементами
Создание собственной системы координат с использованием точек, линий и поверхностей с возможностью маркировки линейных размеров.

GD&T Обнаружение геометрического допуска

Программное обеспечение для измерений предоставляет комплексные инструменты GD&T для оценки допусков на форму и положение геометрических элементов, включая вертикальность, параллельность, плоскостность, цилиндричность, соосность, наклон, положение и многое другое.

Сравнение 3D-модели с реальным объектом

Совместимость программного обеспечения с несколькими форматами 3D-данных и различными методами выравнивания координат позволяет автоматически сравнивать измеренные геометрические характеристики и данные точек поверхности с теоретическими значениями 3D-моделей, предоставляя подробные графические отчеты с анализом ошибок.

Отчеты о тестировании

Быстрый вывод отчетов об испытаниях в форматах PDF, Excel и MHT. Мощная функция настройки отчетов об инспекциях обеспечивает удобное и быстрое составление отчетов с подробной текстовой и графической документацией.

Области применения

Линии по производству автомобилей, аэрокосмическая промышленность, судостроение, производство контрольно-измерительных приборов, изготовление пресс-форм и сопутствующие промышленные применения.

Технические характеристики продукта

Модель	Диапазон пространственных измерений	Ошибка индикации длины пространства	Стабильность измерения одноосных координат
РА515	1,5 м	0,035 мм	0,025 мм
РА520	2,0 м	0,045 мм	0,032 мм
РА525	2,5 м	0,060 мм	0,035 мм
РА530	3,0 м	0,080 мм	0,056 мм
РА535	3,5 м	0,100 мм	0,071 мм

Дополнительные аксессуары
