Переносной CMM RA520 высокоточный 0,045 мм 3D-измерительная рука с аэронавтическим углеродным волокном

Переносной CMM RA520 высокоточный 0,045 мм 3D-измерительная рука с аэронавтическим углеродным волокном

Наименование марки:	RUYA
Номер модели:	RA520
МОК:	1 pc
Цена:	Подлежит обсуждению
Время доставки:	5-10 working days
Условия оплаты:	T/T

Подробная информация

Характер продукции

Подробная информация

Place of Origin:

China

Сертификация:

ISO 9001

Точность:

0,045 мм

Повторяемость:

0,032 мм

Packaging Details:

Flight case + Wooden box

Supply Ability:

1-10 pieces，2 weeks

Выделить:

3D-измерительная рука портативный смм

Переносная суставная координатная измерительная машина

Высокоточная суставная рука координатная измерительная машина

Характер продукции

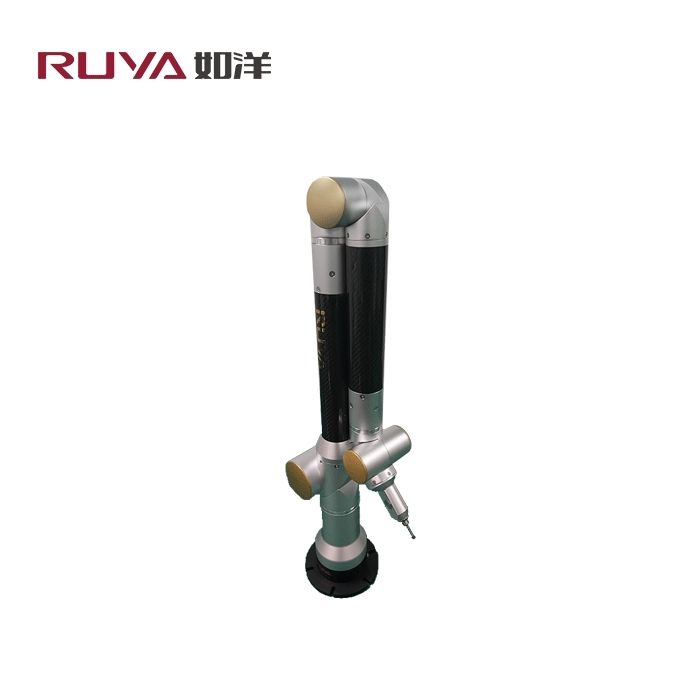

Портативная высокоточная 3D-измерительная рука CMM RA520

Обзор продукта

Портативная КИМ RA520 — это координатно-измерительная машина с шарнирным рычагом, предназначенная для высокоточных 3D-измерений. Это портативное решение обеспечивает исключительную точность и гибкость для различных задач промышленных измерений.

Ключевые особенности

Абсолютный высокоточный энкодер обеспечивает точность и стабильность прибора без необходимости возврата в исходное положение при запуске.
Высококачественные токопроводящие контактные кольца обеспечивают бесконечное вращение во всех соединениях.
Простое подключение через USB-кабель для легкой интеграции с компьютером
Широкий диапазон рабочих температур (10–40 °C) для надежной работы.
Корпус рычага из авиационного углеродного волокна - легкий (всего 7 кг) с минимальной деформацией.
Стандартные литые соединения обеспечивают высокую стабильность во время работы.
Дополнительный аккумуляторный модуль позволяет проводить измерения на месте без внешнего источника питания.
Совместимость со всем спектром датчиков Renishaw и различными монтажными компонентами.
Несколько способов установки: штатив, магнитное основание, U-образные зажимы для быстрого измерения на месте.

Возможности измерения

Обнаружение геометрических особенностей

Измерение геометрических особенностей заготовок
Создавайте новые объекты посредством проецирования и пересечения существующих геометрических объектов.
Быстрый анализ пространственных размеров, включая расстояния и углы.
Пользовательские системы координат через точки, линии и поверхности.
Возможности маркировки линейных размеров

GD&T Обнаружение геометрических допусков

Программное обеспечение для измерений предоставляет комплексные инструменты GD&T для оценки допусков формы и положения, включая вертикальность, параллельность, плоскостность, цилиндричность, соосность, наклон и положение.

Сравнение 3D-моделей

Совместимость программного обеспечения с несколькими форматами 3D-данных и методами выравнивания координат. Автоматически сравнивает измеренные геометрические характеристики и данные точек поверхности с теоретическими значениями 3D-моделей, предоставляя графические отчеты с подробным анализом ошибок.

Отчеты о тестировании

Быстрый вывод отчетов об испытаниях в форматах PDF, Excel и MHT. Мощные функции настройки отчетов с удобным и быстрым выводом и подробной документацией.

Области применения

Линии по производству автомобилей, аэрокосмическая промышленность, судостроение, производство контрольно-измерительных приборов, изготовление пресс-форм и различные приложения для промышленных измерений.

Технические характеристики продукта

Модель	Диапазон пространственных измерений	Ошибка индикации длины пространства	Стабильность измерения одноосных координат
РА515	1,5 м	0,035 мм	0,025 мм
РА520	2,0 м	0,045 мм	0,032 мм
РА525	2,5 м	0,060 мм	0,035 мм
РА530	3,0 м	0,080 мм	0,056 мм
РА535	3,5 м	0,100 мм	0,071 мм
