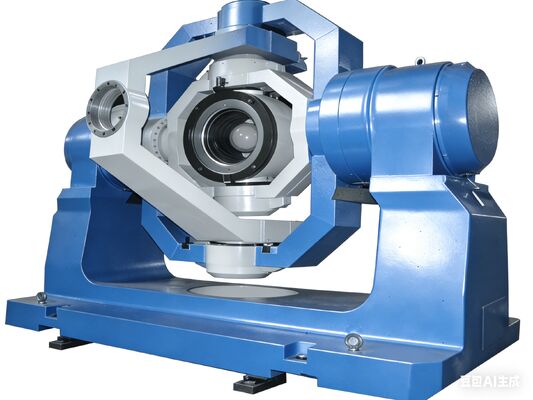

Высокоточный динамический 5-осевой симулятор вращательного устройства высокопроизводительный HWIL тестирование и оценка симулятор движения полета

Высокоточный динамический 5-осевой симулятор вращательного устройства высокопроизводительный HWIL тестирование и оценка симулятор движения полета

Наименование марки:	RUYA
Номер модели:	/
МОК:	1 комплект
Цена:	Подлежит обсуждению
Время доставки:	4-6 месяцев
Условия оплаты:	Т/Т

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

ISO 9001

Максимальная нагрузка:

Трехосный поворотный стол: ≥ 35 кг. Двухосный поворотный стол: ≥ 80 кг

Размеры груза:

Трехосный поворотный стол: ≥φ300 мм × 600 мм; Двухосевой поворотный стол: ≥φ300 мм × 400 мм

Пересечение трех осей и двух осей:

сфера радиусом ≤ 1 мм

Перпендикулярность между осями:

±10″

Ошибка поворота угла наклона:

±10″

Масса:

Примерно 15 000 кг

Упаковывая детали:

деревянный ящик

Поставка способности:

≤3 комплекта, 6 месяцев

Выделить:

Пятиосный поворотник

Платформа для моделирования движения полета

Стрельбище для точной моделирования

Характер продукции

Пятиосной симуляторный поворотник может имитировать различные положения воздушного судна в его рабочей среде, реалистично воспроизводя соответствующие механические характеристики во время фактического полета.Он в основном используется для моделирования пространственного отношения, экспериментов с движением инерциальных компонентов., обладающие высокими возможностями динамической реакции, большими нагрузками, положениями, скоростями, синусоидными колебаниями и пятиосевыми функциями моделирования связи.Он может быть использован для полуфизических симуляционных экспериментов воздушных оптоэлектронных систем..

Его механическая структура включает в себя в основном трехосевую поворотную панель, имитирующую движение самолета в положении, и двуосевую поворотную панель, имитирующую относительное движение цели.У каждой оси есть местоположение, скорость, качели и симуляционные функции, обеспечивающие имитируемую среду движения для таких грузов, как самолеты, поисковики и симуляторы целей.Трехосный поворотный стол использует структуру O-U-T для моделирования трех степеней свободы вращения самолетаДвуосевая поворотная панель использует структуру O-U для реализации двух степеней свободы вращения: азимута и наклона,симулирование относительного движения (угол наклона и наклона линии зрения) между воздушным судном и целью .

1.Максимальная нагрузка: три осиповорачивайтаблица: ≥35в кг(включая крепежное устройство);Двойной-осьповорачивайтаблица:≥ 80В кг (включая крепежное устройство);

2.НагрузкаРазмеры:Трехосныеповорачивайтаблица: ≥φ300 мм×600 мм;Двойной-осьповорачивайтаблица:≥φ300 мм×400 мм;

3.Пересечение между тремя осями и двумя осями: сфера радиусом ≤ 1 мм;

4.перпендикулярность между осями: ±10′′;

5.Ошибка вращения угла наклона: ±10′′;

6.Приблизительные размерымеханические Стрельбищедлина:5000× ширина 2500 × высота 3600мм;

7.Вес: примерно 15 000 кг.

Основные показатели эффективности

	Трехосная система полетного вала					Двуосевая система оси линии зрения цели
	Ролл	YОу.		Стрелка		Азимут		Стрелка
Угол вращения диапазон	непрерывный	± 65o		± 65o		± 60o		± 60o
Трехосные идвойной-ось rэлативныйПредложениедиапазон	При установке симулятора цели относительный предел рамки откида трехосиСтрельбищеипик рамкидвойной-осьСтрельбище≥ 40o, диафрагма целевого тренажера φ300 мм, а передний конец находится на расстоянии 600 мм от центра проигрывателя; движение азимутавращающийсядиапазон угловдвойной-осьСтрельбище составляет ±40o.
Минимальная угловаяставка	0.001 o/s	0.001 o/s		0.001 o/s		0.001 o/s		0.001 o/s
Максимальный уголставка	400 o/s	300 o/s		300 o/s		50 o/s		50 o/s
Максимальное угловое ускорение	4000o/s²	3000o/s²		2000 o/s²		450 o/s²		450 o/s²
Точность позиции	± 15′′	± 15′′		± 15′′		± 15′′		± 15′′
Повторяемость позиций	7.2′′	7.2′′		7.2′′		7.2′′		7.2′′
Разрешение позиции	3.6′′	3.6′′		3.6′′		3.6′′		3.6′′
А.точность курса нагрузки	ω≤10 o/s:0.1 o/s ω≥10 o/s:0.1 o/s
А.глюкозаставкаустойчивость	ω≤1 o/s: 2×10^-2 ω>1о/с: 5×10^{- Три.}
Индекс частотной реакции	12 Гц	8 Гц	8 Гц		4 Гц		4 Гц
	Двойная 10, амплитуда рассчитана на основе максимального углового ускорения, значение от пика до пика 1°.
