Высокоточный динамический 5-осевой симуляционный поворотник с высокой производительностью для испытаний HWIL и симуляции движения полета

Высокоточный динамический 5-осевой симуляционный поворотник с высокой производительностью для испытаний HWIL и симуляции движения полета

Наименование марки:	RUYA
Номер модели:	/
МОК:	1 комплект
Цена:	Подлежит обсуждению
Время доставки:	4-6 месяцев
Условия оплаты:	Т/Т

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

ISO 9001

Максимальная нагрузка:

Трехосный поворотный стол: ≥ 35 кг. Двухосный поворотный стол: ≥ 80 кг

Размеры груза:

Трехосный поворотный стол: ≥φ300 мм × 600 мм; Двухосевой поворотный стол: ≥φ300 мм × 400 мм

Пересечение трех осей и двух осей:

сфера радиусом ≤ 1 мм

Перпендикулярность между осями:

±10″

Ошибка поворота угла наклона:

±10″

Масса:

Примерно 15 000 кг

Упаковывая детали:

деревянный ящик

Поставка способности:

≤3 комплекта, 6 месяцев

Выделить:

Пятиосный поворотник

Платформа для моделирования движения полета

Стрельбище для точной моделирования

Характер продукции

Высокоточный проигрыватель для динамического 5-осевого моделирования

Обзор продукта

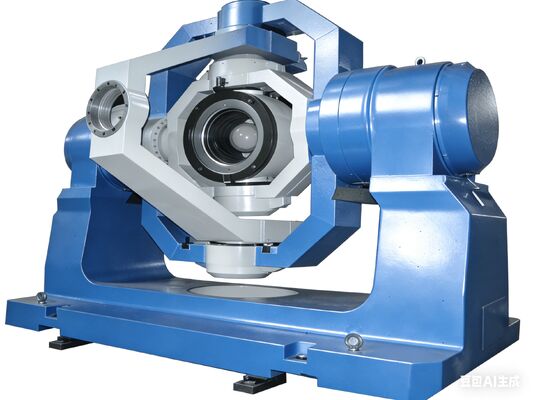

Этот высокопроизводительный симулятор движения для испытаний и оценки полета HWIL оснащен пятиосным проигрывателем для моделирования, который точно воспроизводит различные положения самолета в рабочих условиях. Он реалистично воспроизводит механические характеристики во время реального полета и в основном используется для экспериментов по моделированию движения инерционных компонентов в пространстве.

Система предлагает высокие динамические возможности реагирования, большую грузоподъемность и комплексные функции, включая положение, скорость, синусоидальные колебания и моделирование пятиосной связи. Он идеально подходит для экспериментов по полуфизическому моделированию бортовых оптоэлектронных систем.

Механическая структура

Механическая конфигурация состоит из двух основных компонентов:

Трехосный поворотный стол- Имитирует пространственное движение самолета, используя структуру OUT для степеней свободы крена, рыскания и тангажа.
Двухосный поворотный стол- Имитирует относительное движение цели, используя структуру OU для степеней свободы азимута и тангажа.

Каждая ось обеспечивает функции положения, скорости, поворота и моделирования, создавая комплексную среду моделирования движения для самолетов, систем самонаведения и имитаторов целей.

Ключевые характеристики

Максимальная нагрузка:Трехосный поворотный стол: ≥ 35 кг (включая крепежное приспособление); Двухосный поворотный стол: ≥ 80 кг (включая крепежное приспособление)
Размеры загрузки:Трехосный поворотный стол: ≥φ300 мм × 600 мм; Двухосевой поворотный стол: ≥φ300 мм × 400 мм
Пересечение трех осей и двух осей:сфера радиусом ≤ 1 мм
Перпендикулярность между осями:±10″
Ошибка поворота угла наклона:±10″
Механические размеры проигрывателя:Примерно 5000×2500×3600 мм
Масса:Примерно 15 000 кг

Показатели эффективности

	Трехосная система полетного вала					Двухосная система прямой видимости цели
	Рулон	Даоу		Подача		Азимут		Подача
Угол поворота диапазон	непрерывный	±65°		±65°		±60°		±60°
Трехосный идвойной-ось ротносительныйдвижениедиапазон	При установленном имитаторе цели относительный предел шага рамки трехоснойпроигрывательиподача рамкадвойной-осьпроигрывательсоставляет ≥40°, апертура имитатора цели составляет φ300 мм, а передняя часть находится на расстоянии 600 мм от центра поворотной платформы; движение по азимутуповоротныйдиапазон угловдвойной-осьпроигрыватель составляет ±40°.
Минимальный угловойставка	0,001 º/с	0,001 º/с		0,001 º/с		0,001 º/с		0,001 º/с
Максимальный угловойставка	400 º/с	300 º/с		300 º/с		50 º/с		50 º/с
Максимальное угловое ускорение	4000°/с²	3000°/с²		2000 º/с²		450 º/с²		450 º/с²
Точность позиционирования	±15″	±15″		±15″		±15″		±15″
Повторяемость положения	7,2″	7,2″		7,2″		7,2″		7,2″
Разрешение позиции	3,6″	3,6″		3,6″		3,6″		3,6″
Аточность угловой скорости	ω≤10 º/с: 0,1 º/с ω≥10 º/с: 0,1 º/с
Аугловатыйставкастабильность	ω≤1 º/с: 2×10^-2 ω>1 º/с: 5×10^-3
Индекс частотной характеристики	12 Гц	8 Гц	8 Гц		4 Гц		4 Гц
	Двойное значение 10, амплитуда рассчитана на основе максимального углового ускорения, размах размаха 1°.
