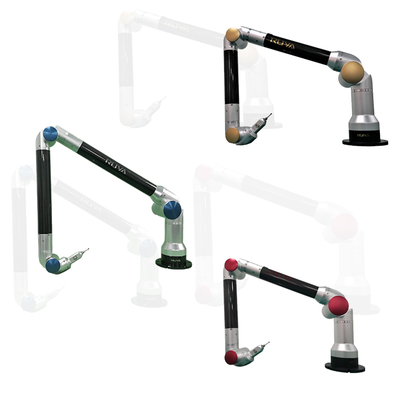

Высокоточная портативная CMM RA535 3D измерительная рука Координатная измерительная машина

Описание продукта

RA5 Серия CMM портативная измерительная ручкав основном используется в точном измерении автомобильной производственной линии, авиационной техники, судостроения, локомотивной фабрики, локомотивной фабрики, мастерской по производству форм и т. д..

Точность испытания (в соответствии с общей международной стандартной координатой B89).4.22-2004):

(1) Метод испытания повторяемости в одной точке: The standard probe placed in the nest cone in the direction from multiple single-point data collected by the software to calculate the point to the standard deviation and the cone of each point (single point) average standard deviation of the centerДанный метод используется для испытания и измерения повторяемости оборудования.

2) методы измерения длины пространственной точности: диапазон измерений, измеряемый стандартной длиной испытания, многократно превышающей значение длины стандартного устройства,результаты измерений с теоретическим значением стандартного отклонения между устройствами как стандартного отклоненияЕсли 95% результатов измерений в пределах точности калибровки, стандартное отклонение ± 2σ уровня доверия выполняется, этот метод как общий критерий точности системы измерений качества

Выявление геометрических признаков

1Измеряют геометрические особенности на заготовке, и посредством проекции и пересечения существующие геометрические особенности устанавливаются для создания новых особенностей.

2Быстро анализируйте пространственные измерения, такие как расстояния и углы между геометрическими особенностями.

3Система координат может быть настроена с помощью точек, линий и поверхностей, а линейные габариты могут быть отмечены.

Определение геометрических допустимых отклонений GD&T

Программное обеспечение для измерений предоставляет инструменты GD&T для оценки формы и толерантности положения геометрических элементов. Например, вертикальность, параллелизм, плоскость, цилиндричность, коаксиальность, наклон,положение и т.д.

Сравнение 3D-модели с фактическим объектом

Программное обеспечение совместимо с несколькими форматами 3D-данных и обеспечивает несколько методов выравнивания координат.Он может автоматически сравнивать измеренные геометрические особенности и данные о поверхностных точках с теоретическими значениями на трехмерной модели, и предоставлять графические отчеты об анализе ошибок.

Отчет о испытании

Отчеты о тестах в формате PDF, Excel и mht могут быть быстро выпущены.

Функция настройки отчетов об инспекции мощна, а выпуск отчетов удобен и быстрый, с картинками и текстами.

Поля применения:используется в автомобильной производственной линии, аэрокосмической промышленности, судостроении, производстве контрольных приборов, производстве форм и т.д.

Параметры продукта

Необязательное оборудование:
